Trillium 360是世界上性能很好的测震仪。360提供了全带宽的笼罩规模，用于监控全球和外地的地动运动。也便用单个仪器来监视全球和外地受震强度，可用在拱顶、坑洞、钻孔井等情况。
联系6686体育官网
Trillium 360是世界上性能很好的测震仪。360提供了全带宽的笼罩规模，用于监控全球和外地的地动运动。也便用单个仪器来监视全球和外地受震强度，可用在拱顶、坑洞、钻孔井等情况。
Trillium 360有凌驾30多年的经验设计和建造，是世界上知名的地动仪器 ，它在行业领先的性能包括降低自身的噪声、宽带笼罩宽，精细校准的响应和对情况影响的免疫力，使它很是适合于许多应用，包括安排新的地动网络或对现有设施进行资本重组和扩充。
● 宽频带，性能卓越，切合GSN操作要求
● 低频扩展规模凌驾10,000秒
● 能够在Peterson’s的低噪声模型(NLNM)下解析至300秒的时间
● 最宽的平面响应带宽，360秒到150赫兹
● ±18 mm / s的宽动态规模
● 自动调平，重心对中可以远程启动
● 更低的磁敏度
● Trillium 360地动计是GSN的选择 GSN 全球地动网络 它由135个安排在世界各地的地动监测器组成，这些监测能实时的纪录地动，然后将数据传送到人造卫星或输送到网络。
● 卑劣的情况和极端严寒的模式
Trillium Vault 360 | 参数 |
结合了热稳定性系统，将昼夜温度波动的影响降到更低
| 外壳:粉末涂层铝合金压力容器 |
直径:250毫米 | |
高度:270毫米，不包括调平脚， 290±50毫米，取决于调平脚的规模 | |
重量:14Kg | |
寄生共振:低于150赫兹 | |
提手:可拆卸式提手 | |
Trillium Posthole 360 | 外壳:不锈钢压力容器 |
多功效测震仪，具有坚固、防水、不锈钢外壳，能� ；さ囟觳ㄆ鞑皇鼙傲忧榭龅挠跋�，适合于直接填埋、坑洞或深井底部。
| 直径:148毫米，包括外部磁蔽屏 |
高度:444毫米，不包括连接器或底脚，500毫米，包括脚和吊环螺栓 | |
重量:18Kg | |
寄生共振:低于100hz | |
提手:顶盖上供装置提升电缆的吊环螺栓，1300lbf（5800 N） | |
Trillium Borehole 360 | 外壳:不锈钢压力容器和孔锁 |
设计用于套管钻孔，深度达500米，带有电动钻孔，可以将地动计轻松定位在任何深度，并且配有自动防故障装置。
| 直径:146毫米，包括外部磁蔽屏 |
高度：886毫米，不包括连接器或包管管。1050毫米包括连接器和包管管。 | |
重量：31Kg | |
寄生共振：低于100赫兹 | |
提手：顶盖上供装置提升电缆的吊环螺栓，1300lbf（5800 N） |

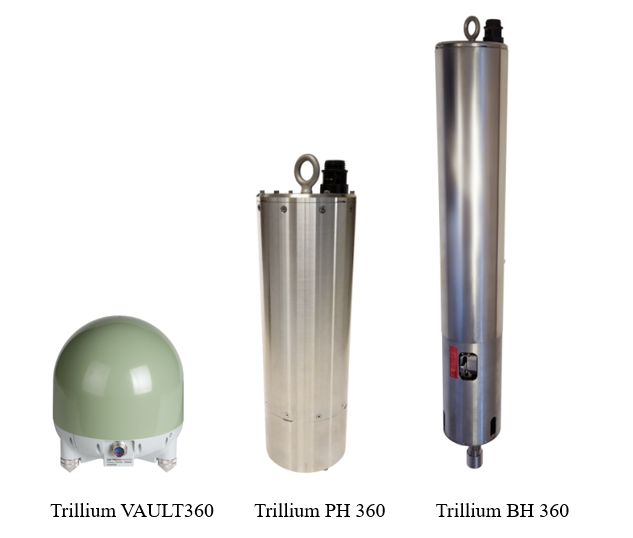

T360 Surface Vault，Posthole，Borehole地动仪之间的比照
T360-SV1 Trillium Vault 360 | T360-PH1 Trillium Posthole 360 | T360-BH1 Trillium Borehole 360 | |
全球地动运动 | ● | ● | ● |
局部和区域地动运动（在高频率和低频率下都很是低的噪声） | ● | ● | ● |
倾斜规模±5° | ● | ● | |
适合室外使用，切合IP68标准 | ● | ● | ● |
长时间浸没，切合IP68标准 | ● | ● | |
高于平均抗磁性水平 | ● | ● | ● |
数字式倾斜仪显示倾斜角度 | ● | ● | ● |
包管柜装置 | ● | ||
Posthole，直埋，钻井井壁砂装置 | ● | ||
任何深度的套管钻孔 | ● |
技术 | VAULT | POSTHOLE | BOREHOLE |
轴漫衍 | 对称三轴 | 对称三轴 | 对称三轴 |
反响 | 力平衡与电容式传感器 | 力平衡与电容式传感器 | 力平衡与电容式传感器 |
自调平： | 综合水平气泡调平，可调解的锁定调平脚 | 内部自动调平(±5°内) | 内部自动调平(±5°内) |
调平初始命令 | N/A | 控制线或串口命令 | 控制线或串口命令 |
对中 | 自动对中，可以远程启动 | 自动对中，可以远程启动 | 自动对中，可以远程启动 |
井锁 | N/A | N/A | 电动单颌、制止卡住，适用规模广泛 |
校准 | E / W的笔直划线标记，5/16英寸的精密孔，用于N / S的瞄准杆 | 北线在顶盖，井下定位的可选对齐杆 | |
数字倾斜计 | 纪录笔直倾斜，便于装置和远程故障排除 | 纪录笔直倾斜，便于装置和远程故障排除 | |
接口 | |||
速度输出 | 40 V峰峰值 可选的XYZ或UVW模式 | 40 V峰峰值 可选的XYZ或UVW模式 | 40 V峰峰值 可选的XYZ或UVW模式 |
位置输出 | 三个独立的电压输出 | 三个独立的电压输出 | 三个独立的电压输出 |
控制线 | 对中，校准，XYZ / UVW模式 | 对中，校准，XYZ / UVW模式 | |
连接器 | 19针MIL-C-26482，装置在底座上 | 20针海洋标准接头 | 20针海洋标准接头 |
校准输入 | 所有通道单电压输入，每个通道独立校准。在XYZ或UVW中进行校准 | 所有通道单电压输入，所有通道均为单通道校准。在XYZ或UVW中进行校准 | |
串口 | RS-232兼容的串口IP(SLIP);仪器集成的标准HTTP web效劳器更好的控制仪器和监控状态：自调平和自对中XYZ/UVW模式、短、长周期模式;固件升级、温度、摆重心位置、仪器状态、串号和出厂信息 | RS-232兼容的串口IP(SLIP);仪器集成的标准HTTP web效劳器更好的控制仪器和监控状态：自调平和自对中XYZ/UVW模式、短、长周期模式;固件升级、温度、摆重心位置、仪器状态、串号和出厂信息 | RS-232兼容的串口IP(SLIP);仪器集成的标准HTTP web效劳器更好的控制仪器和监控状态：自调平和自对中XYZ/UVW模式、短、长周期模式;固件升级、温度、摆重心位置、仪器状态、串号和出厂信息 |
功率 | |||
功耗 | 12 V输入时标准值为820 mW | 12 V输入时标准值为820 mW | 12 V输入时标准值为820 mW，1.5A来操作孔锁 |
供电电压 | 9到36伏直流隔离输入 | 9到36伏直流隔离输入。关于深部装置，建议使用24 V电源系统以减少电缆损耗。 | |
� ；� | 反向电压� ；�， 过电流� ；�并自动恢复（无需替换包管丝） | 反向电压� ；�， 过电流� ；�并自动恢复（无需替换包管丝） | 反向电压� ；�， 过电流� ；�并自动恢复（无需替换包管丝） |
性能 | |||
自身噪声 | 从300 s到10 Hz低于NLNM | 从300 s到10 Hz低于NLNM | |
灵敏度 | 1100 V-s / m（参考用户指南精确值） | 1100 V-s / m（参考用户指南精确值） | |
精度 | ±0.5% | ±0.5% | ±0.5% |
频宽 | -3dB点位于373 s和155 Hz | -3dB点位于373 s和155 Hz | -3dB点位于373 s和155 Hz |
限幅电平 | 7Hz以内> 18.2mm/s， | 7Hz以内＞18.2mm/s | 7Hz以内＞18.2mm/s |
温度 | ±10℃内无须自对中 | ±10℃内无须自对中 | ±10℃内无须自对中 |
磁灵敏度 | <0.03 (m/s2)/T | <0.03 (m/s2)/T | <0.03 (m/s2)/T |
事情情况 | |||
防水 | 用于户外使用的IP68和NEMA6P | 最深可到300米，标准IP68和NEMA6P，可长时间浸泡 | 地动计可达300水深，井锁电机� ；さ�30米，标准IP68和NEMA6P，可长时间浸泡 |
绝缘盖 | 可选，快速装置 | N/A | N/A |
事情温度 | -20℃至+60℃ | -20℃至+60℃ | -20℃至+60℃ |
贮存温度 | -40℃至+70℃ | -40℃至+70℃ | -40℃至+70℃ |
抗攻击 | 20 g半正弦、5 ms不会损坏、6轴运输中无须锁摆 | 20 g半正弦、5 ms不会损坏、6轴运输中无须锁摆 | 20 g半正弦、5 ms不会损坏、6轴运输中无须锁摆 |
