介绍

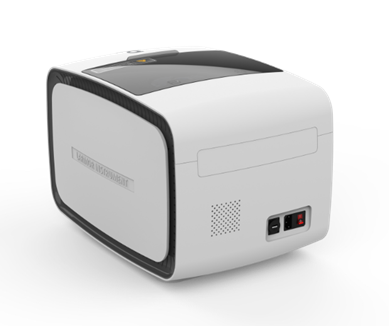

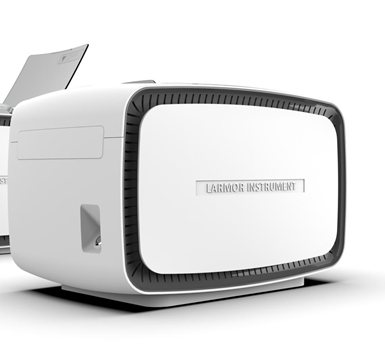

核磁共振岩土剖析仪是一款可用于岩芯孔隙剖析、土壤含水剖析、冻融岩土剖析、水泥及泥浆研究等多领域的便携式低场核磁共振剖析仪。该产品接纳便携式的探头计划和集成化电路设计，具有体积小、重量轻、功耗低、稳定好、便携化水平高等诸多优势，既能满足通例的实验室丈量剖析任务，还能满足现场作业的实时丈量需求。

产品特点

■  便携式与集成化的设计

■  磁体与电路一体式结构

■  稳定性好的钐钴磁材

■  在崎岖温磁场情况下稳定性好

■  轻便：重量约20kg

■  小巧：520×353×353mm

■  口径大：适用于1寸样品

■  功率低：小于50瓦

■  便当：开机丈量无需预热

应用案例

1、岩芯剖析

该产品适用于多种类型的岩芯样品，如砂岩、页岩、泥岩、煤炭等。 使用CPMG序列收罗回波串信号，并用来盘算岩芯孔隙流体的T₂谱。由T₂谱漫衍可得知岩芯孔隙的漫衍情况，孔径越大，孔隙中的水驰豫时间越长；孔径越小，孔隙中的水驰豫时间越短。凭据T₂谱峰的位置可判断孔径的漫衍情况，凭据谱峰的面积可盘算岩芯的孔隙度。

基于T₂谱，可盘算核磁总孔隙度、束缚水孔隙度和可动水孔隙度等，并可盘算油和水的饱和度，利用Coates模型、SDR模型或它们的拓展模型可进一步盘算岩芯的渗透率等。

2、原油剖析

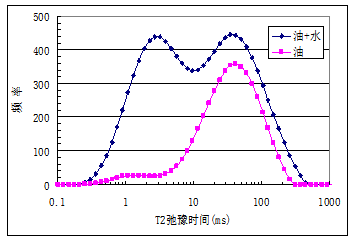

原油含水率是石油开采、石油化工行业中的一个重要参数，是油田生产和油品交易中的要害数据，对原油的开采、脱水、储运销售及原油炼制加工等都具有重要的意义。原油的核磁共振驰豫时间短，水的核磁共振驰豫时间长，因此原油的核磁信号衰减得快，水的核磁信号衰减得慢。利用油水两相的核磁共振信号差别，就可以快速地测定原油中的含水率，测定含水率可到0.3%以下。

在原油的开采、运输、贮存和炼制历程中，会爆发大宗的副产品—含油污泥。在对含油污泥进行资源化和无害化处理的历程中，首先面临的问题是如何快速高精度地剖析含油污泥中水、油和固体颗粒的含量。高精度剖析三种组分的含量关于含油污泥处理要领的选择具有重要的参考意义。核磁共振技术可对含油污泥进行非侵入式的无损丈量，该要领无需溶剂萃取，丈量速度快、丈量精度高、重复性好。

3、冻融土剖析

冻土中未冻水含量的研究剖析关于理论研究和工程实践都具有重要的意义。接纳核磁共振法能快速简便的丈量未冻水的含量，还能研究冻土的冻结和融化历程。

技术指标

■  事情频率：7.0MHz

■  脉冲序列：FID、SE、CPMG、T1-Sat

■  主要功效：T₂谱剖析、含油率/含水率剖析、冻土研究

■  丈量区域：直径25mm，高度30mm（可测一寸岩芯）

■  电源及功耗：220V AC或12V DC  ＜100W

■  连接方法：USB数据线与盘算机连接

■  几何尺寸：530×380×380（mm）

■  产品重量：约20公斤

■  事情情况：室温条件，开机丈量，无需预热
